断路器与漏电保护器区别

点击次数:   更新时间:2020-06-02 14:46:06     来源:www.hdlyjxb.com关闭分    享:

断路器:断路器是控制电气回路的分合开关,若以空气为灭弧介质的称空气断路器(开关)、若以sf6气体为灭弧介质的称六氟化硫断路器(开关)。断路器一般以额定电流(负荷)选择,做为电气回路的总开关使用。

漏电保护器和漏电保护开关:



漏电保护器和漏电保护开关:当一个空气开关带有漏电保护功能时,称之为漏电保护开关。如果是一个单单用于漏电保护的电气装置,则称之为漏电保护器。漏电保护器,因为它并没有手动关断和合上的机构。


判定是否漏电的的原理依据是:漏电保护器,它所检测的对于电源来说的“流入”和“流出”,因为火线上的电流相当于电源的流出点,而零线中的电流则相当于电源的电流“流入”点,线路正常没有漏电时,流入和流出电源的电流值大小相等,方向相反,但是当电路中有漏电时则零线上流回电源的电流应该小于从电源流入用电电路的电流值,达到30mA时保护器就要动作,同时切断零、火线。


流进和流出开关的电流必须相等,否则就判定为漏电。当漏电电流达到和超过一定的程度时,产生保护动作----跳闸。判定的阈值是可以设定的,因为电路就是们设计的。只是应用时要根据不同的场合,选用不同灵敏度的保护器。剩余电流是指通过剩余电流动作保护装置主回路(零序互感器)的电流瞬时值的矢量和,以其有效值表示,对于单相线路,剩余电流就是该相的对地漏电的电流;对于三相线路,剩余电流就是各相电流瞬时值的矢量和,以其有效值表示。

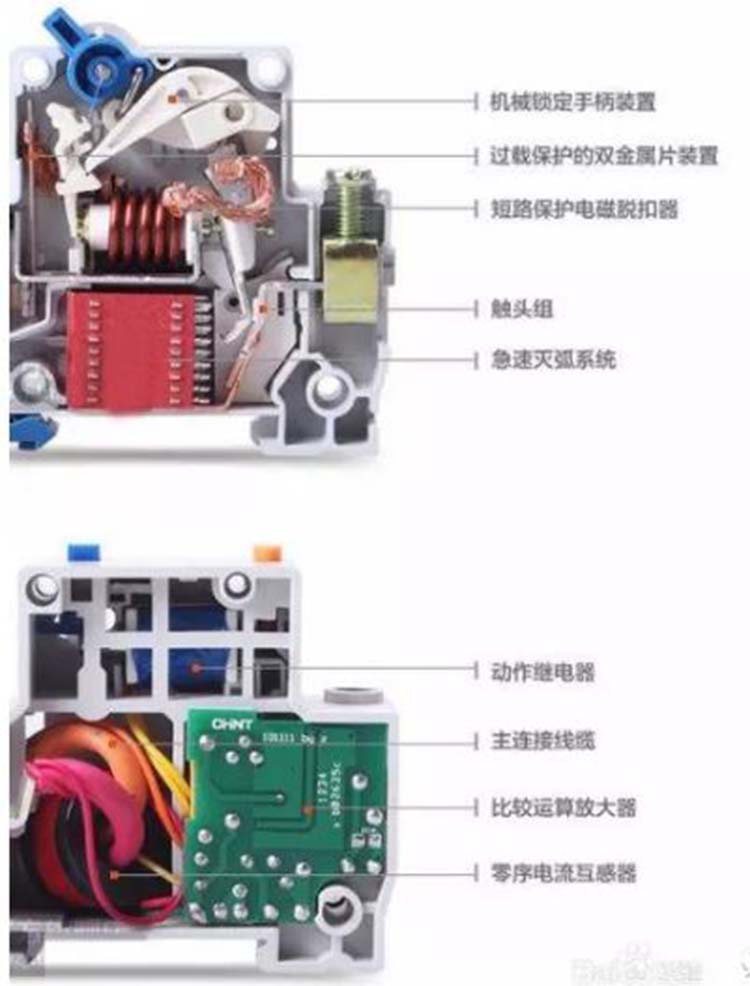

漏电断路器实质上是加装检测漏电元件的塑壳式断路器,主要由塑料外壳、操作机构、触头系统、灭弧室、脱扣器、零序电流互感器及试验装置等组成。

漏电断路器有电磁式电流动作型、晶体管(集成电路)电流动作型两种。

电磁式电流动作型漏电断路器原理图。正常运行时,各相电流的相量和为零,零序电流互感器二次侧无输出,漏电脱扣器的检测线圈中没有电流流过。此时的衔铁在永久磁铁的作用下,被吸在轭铁上。当出现漏电或人身触电时,则在零序电流互感器二次线圈感应出零序电流。线圈中就有电流流过。它所产生的交变磁通有半个周波的方向和永久磁铁所建立的直流磁通方向相反,因此在这半波内永久磁铁所产生的吸力被抵消,衔铁在反作用弹簧作用下释放,从而推动漏电断路器的锁扣。使其断开,电磁式漏电断路器是直接动作型,晶体管或集成电路式漏电断路器是间接动作。即在零序电流互感器和漏电脱扣器之间增加了一个电子放大电路,因而使零序电流互感器的体积大大缩小,也就缩小了漏电保护断路器的体积。


如果是用于人身安全保护为目的,则漏电电流小于30ma,视为安全,如大于30ma,则视为不安全,将产生保护动作。漏电保护的额定电流30ma的漏电保护器或保护开关,属于同敏度漏电保护器或保护开关。其生产保护动作时间还应在0.1秒以内。这两个参数的选择主要依据是:

30ma:人体的感知电流----男为1.1ma女为0.7ma;摆脱电流男为16ma女为10.5ma,儿童要较成人为小;在较短时间内危及生命的电流是致使电流,从两个方面理解----一是电流达到50ma就会引起心室颤动,有生命危险,而100ma以上的电流则中心将人致死,30ma以下暂时不会有生命危险。

0.1秒:人的心脏每收缩扩张一次有0.1秒的间歇,而在这0.1秒内,心脏对电流最敏感,若电流在这一瞬间通过心脏,即使电流较小,也会引起心脏颤动,造成危险。

三相四线的漏电保护器原理,对于单相电源,也同样是适用的。但必须注意,通常的漏电保护开关或漏电保护器只适用于工频电源,对其它电源,如直流电源、高频电源是不适用的,千万不能乱用。


漏电保护器的动作电流

对测量漏电保护器的动作电流,为选用上方便,可参照下列经验公式选用。设触电保护装置动作电流是i△,电路的实际最大供电电流为ih,

则对居民用电和照明电路的单相电路可按下式选用i△=ih/2000。

对三相三线或三相四线的动力线路及动力与照明混合线路可按下列选用:i△≥ih/1000

漏电保护器:漏电保护器是一种利用检测被保护电网内所发生的相线对地漏电或触电电流的大小,而作为发出动作跳闸信号,并完成动作跳闸任务的保护电器。在装设漏电保护器的低压电网中,正常情况下,电网相线对地泄漏电流(对于三相电网中则是不平衡泄漏电流)较小,达不到漏电保护器的动作电流值,因此漏电保护器不动作。当被保护电网内发生漏电或人身触电等故障后,通过漏电保护器检测元件的电流达到其漏电或触电动作电流值时,则漏电保护器就会发生动作跳闸的指令,使其所控制的主电路开关动作跳闸,切断电源,从而完成漏电或触电保护的任务。

漏电断路器:(俗称漏电开关)有电磁式和电子式两种,其工作原理为检测剩余电流,将剩余电流值与剩余动作是民流值相比较,当剩余电流超过该值时断开被保护电路。它由剩余电流检测系统、电流互感器、高灵敏型脱扣机构、试验电路、复位手柄操作机构等组成。其特点为灵敏度高,动作准确,可靠性高。目前市场供应的漏电断路器绝大多数是电子式,例ZLl8、DZl33、DLK、DZL30—32等。DZL18、DZL33、DLK这三种电子式漏电断路器除具有人身电击保护作用之外,还具有过压保护的作用,但不具备过载保护作用,因此选用这种漏电断路器时,必须串联熔断器。


1、结构组成不同;漏电开关由开关装置,漏电脱扣器和零序电流互感器组成.而低压断路器由触头、灭弧装置、操作机构和保护装置等组成.


2、动作原理不同;漏电开关是当用电设备正常运行时,相线与N(零线)进入零序电流互感器的电流相等,方向相反,两电流在互感器中产生的磁通相互抵消,互感器二次侧无感应电流信号输出,开关维持导通状态;当设备出现相对外壳漏电故障,相线电流在互感器中产生的磁通大于N线电流产生的磁通,零序电流互感器中出现剩磁通并感应出电流信号,经放大后驱动开关执行机构跳闸,切断电源。而低压断路器的托扣有很多种,包括欠压脱扣器、过电流脱扣器、分励脱扣器等。其中过电流脱扣器还可分为过载脱扣器和短路脱扣器。

3、作用不同;漏电开关只保护不漏电;而低压断路器不仅可以接通和分断正常负荷电流和过负荷电流,还可以接通和分断短路电流的开关电器。低压断路器在电路中除起控制作用外,还具有一定的保护功能,如过负荷、短路、欠压和漏电保护等。低压断路器可以手动直接操作和电动操作,也可以远方遥控操作。

4、应用场合不同;漏电开关的应用场合:工程设计中,首先要了解哪些场合适合装漏电开关。根据国家有关行业的设计规范,下列电器设备和场所的配电线路必须安装漏电开关:
(1)安装在潮湿、强腐蚀性等环境恶劣场所的电器设备;
(2)暂设临时用电的电器设备;
(3)宾馆、饭店及招待所的客房内插座回路;
(4)机关、学校、企业、住宅等建筑物内的插座回路;
(5)游泳池、喷水池、浴池的水中照明设备;
(6)安装在水中的供电线路和设备;
(7)医院中直接接触人体的电气医用设备;

对一旦发生漏电切断电源时会造成事故或重大经济损失的电气装置或场所,应安装报警式漏电开关。如:
(1)公共场所的通道照明、应急照明;
(2)消防用电梯及确保公共场所安全的设备;
(3)用于消防设备的电源,如火灾报警装置、消防水泵、消防通道照明等。

断路器的应用场合:低压断路器广泛应用于低压配电系统各级馈出线,各种机械设备的电源控制和用电终端的控制和保护

漏电短路器的工作原理是把A,B,C3相电流和N线上电流加起来看是否是等于0。正常情况下(三相平衡),A,B,C3相电流矢量和为0,N线上电流为0(或者说接近于0),则A,B,C3相电流矢量和再加上N线上电流也为0。则互感器上导出的磁通也为0,当然,二次侧电流就为0,开关不动作。若发生漏电事故或者人触电事故,一般说来是非对称性短路,则三相不平恒,则A,B,C3相电流矢量和I0与N线上电流I0正好大小相等方向相同,则他们之和为2I0。这时互感器上导出的磁通也为2I0*L1,当然,二次侧电流就为2I0*(L2/L1),开关动作(当然是要达到一定的动作值之后)。
