电接点压力表的4根线怎么接?怎么实现手动和自动控制?

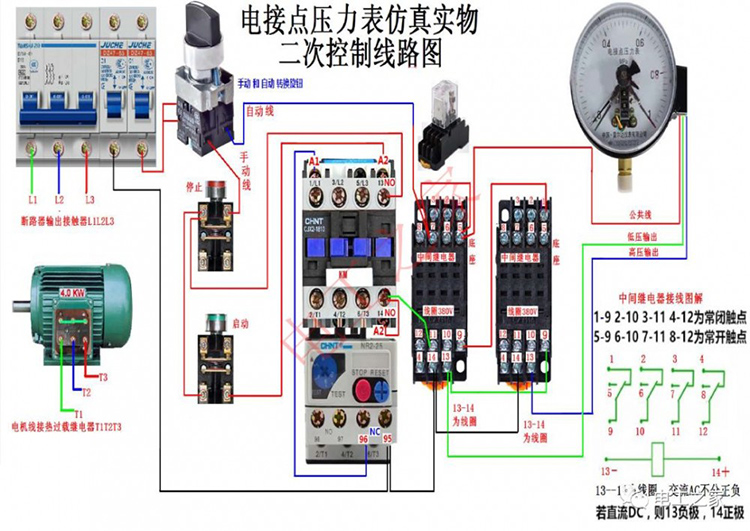

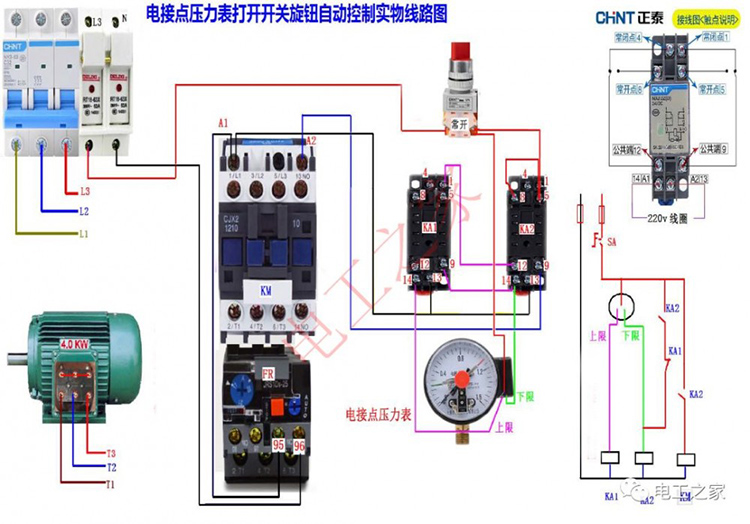

   这个是电接点压力表的实物接线图，电接点压力表的实物上有3个指针，2个银色的，1个黑色的，黑色的是当前实际压力，两个银色的分别是上限与下限。

   这里我们的上限调节到了38，下限调节到了2，当黑色指针的压力到达上限38这个位置时，停止工作；当黑色指针的压力低于下限2这个位置时，开始启动，相当于一个常开触点、一个常闭触点。

   三相电源通过断路器、交流接触器、热继电器，控制三相电机，通电之后，接触器吸合，电机运转，水泵电机运转时开始增压，当压力达到上限指针时，电机停止工作；当压力低于下限指针时，电机又开始启动。

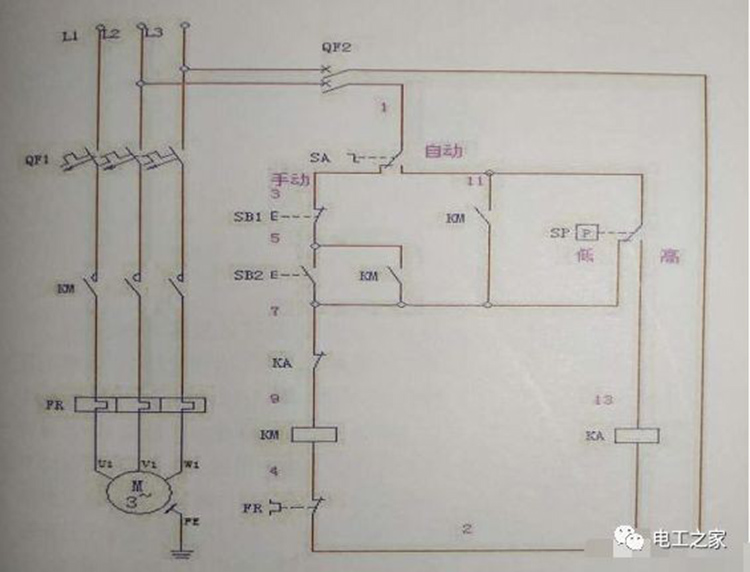

这个是电接点压力表自动控制的电气原理图：

电接点压力表自动控制电路工作过程分析：

1、手动控制：

将选择开关SA置于手动位置其触点（1－3）闭合。启动时，按下启动按钮SB2，其常开触点（5－7）闭合，接通交流接触器KM线圈回路电源，KM线圈得电吸合且KM辅助常开触点（5－7）闭合自锁，KM三相主触点闭合，水泵电动机得电启动运转，带动水泵打水工作。

2、自动控制：

将选择开关SA置于自动位置，其触点（11）闭合。当电接点压力表压力低于下限时，SP触点（7－11）闭合，使交流接触器KM线圈得电吸合，KM辅助常开触点（71）闭合自锁KM三相主触点闭合，水泵电动机得电启动运转，带动水泵打水工作。

  随着压力的逐渐增大，当压力大于SP上限时，SP触点（11－13）闭合，接通中间继电器KA线圈回路电源，KA常闭触点（7－9）断开切断交流接触器KM线圈回路电源，KM线圈断电释放，KM三相主触点断开，水泵电动机失电停止运转，水泵停止打水从而实现自动控制。
